Pimp my Thrustmaster T.16000M FCS Hotas!!
- Tomski [BBfA]
- Leader
- Beiträge: 737
- Registriert: Sa 6. Jun 2015, 22:16
Re: Thrustmaster T.16000M FCS Hotas
Sehr gute Idee mit dem Magneten... Alternativ könnte man auch die Magnete mit Sekundenkleber ankleben das hält auch wie angeschweißt...
Grüßle aus dem Badischen
CMDR TOMSKI [BBfA] - CLANVORSITZENDER

CMDR TOMSKI [BBfA] - CLANVORSITZENDER

- Cpt. Brain
- Blood Brother
- Beiträge: 38
- Registriert: Mi 13. Jul 2016, 15:59
Re: Pimp my Thrustmaster T.16000M FCS Hotas!!

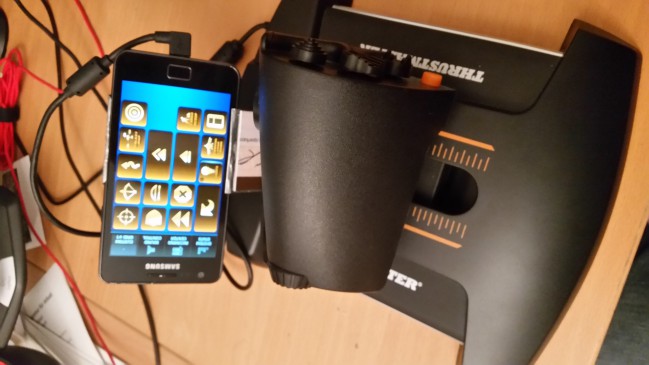

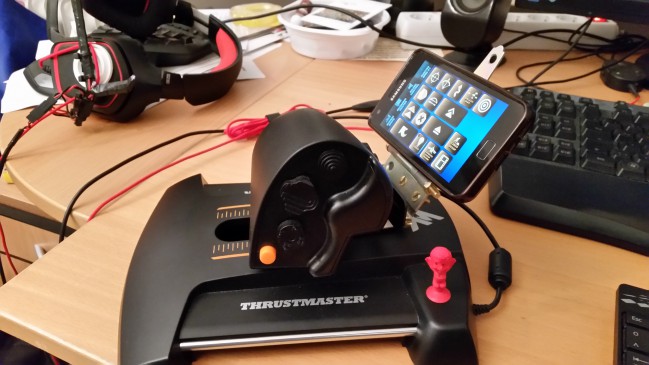

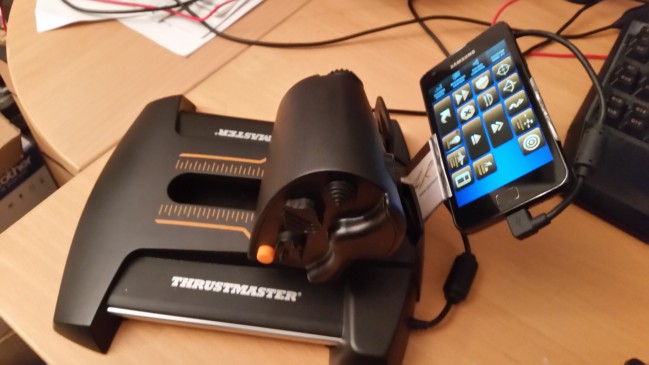

Hallo Gemeinde!
Wer kennt das nicht!? Zu wenig Tasten am Schubregler !!!
Hier mein neuester Pimp!
Das ist nicht die Finale Version, ist quasi Beta Testphase
Wer sich wundert was die alte EC Karte da sucht....ich brauchte etwas Material zum versteifen und das geht Prima mit alten EC Karten
Bei Fragen, fragen ;)
Hier die Bilder:
Wer kennt das nicht!? Zu wenig Tasten am Schubregler !!!


Hier mein neuester Pimp!
Das ist nicht die Finale Version, ist quasi Beta Testphase

Wer sich wundert was die alte EC Karte da sucht....ich brauchte etwas Material zum versteifen und das geht Prima mit alten EC Karten

Bei Fragen, fragen ;)
Hier die Bilder:

Eine Landung ist eine Koordinierte Abfolge von....ach was...es ist und bleibt...ein Kontrollierter Absturz!
- SilentMagic85
- Friends
- Beiträge: 377
- Registriert: Do 16. Jul 2015, 13:34
Re: Pimp my Thrustmaster T.16000M FCS Hotas!!
Not macht erfinderisch
und dann auch noch so klasse gelöst


"Lebe Frei! - Stirb Stolz!"
"Groß mit Spätzle und Soß!"
"In der allergrößten Not, esse ich mein Nutella auch ohne Brot!"
"Groß mit Spätzle und Soß!"
"In der allergrößten Not, esse ich mein Nutella auch ohne Brot!"
- Cpt. Brain
- Blood Brother
- Beiträge: 38
- Registriert: Mi 13. Jul 2016, 15:59
Re: Pimp my Thrustmaster T.16000M FCS Hotas!!

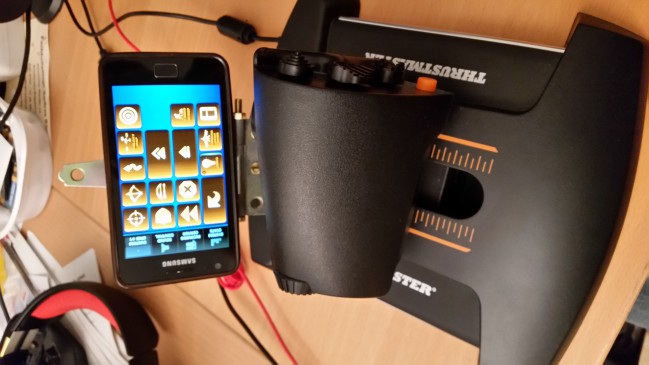

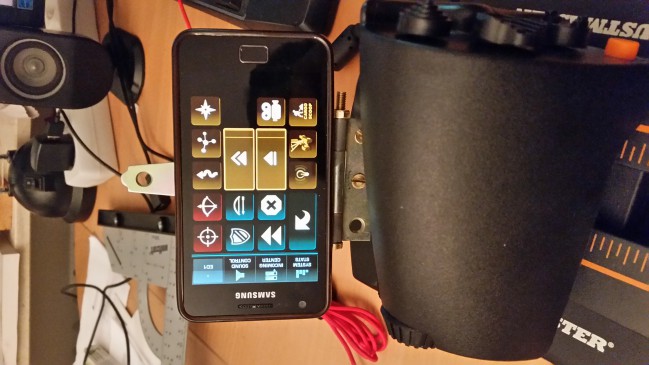

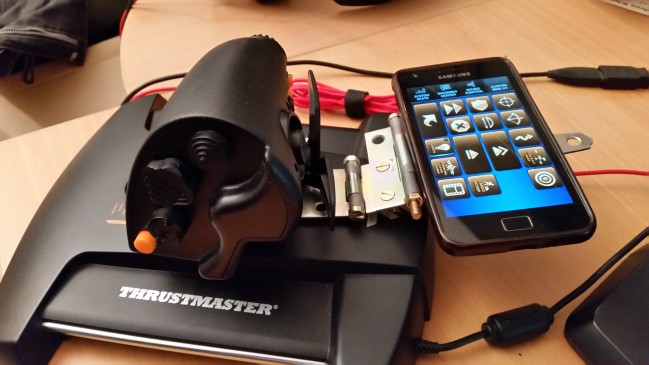

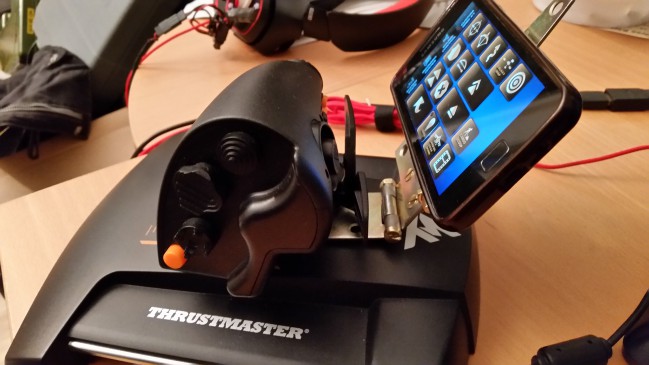

Danke schön!
Aber heute ging es weiter.
Die Finale Version ist quasi Serian reif und in ca. 30 min zusammen zu bauen und zu montieren.
Die Sachen die man für die Herstellung der Halterung braucht, findet man im Baumarkt.
Kostenpunkt ca. 5 Euro.
Ist nun alles aus Metall und hebt Bombe.
Außerdem lässt sich der die Halterung an zwei Punkten drehen bzw. kippen.
Somit kann man es für jede Hand anpassen.
LG Ricardo
Aber heute ging es weiter.
Die Finale Version ist quasi Serian reif und in ca. 30 min zusammen zu bauen und zu montieren.
Die Sachen die man für die Herstellung der Halterung braucht, findet man im Baumarkt.
Kostenpunkt ca. 5 Euro.
Ist nun alles aus Metall und hebt Bombe.
Außerdem lässt sich der die Halterung an zwei Punkten drehen bzw. kippen.
Somit kann man es für jede Hand anpassen.
LG Ricardo

Eine Landung ist eine Koordinierte Abfolge von....ach was...es ist und bleibt...ein Kontrollierter Absturz!
- SilentMagic85
- Friends
- Beiträge: 377
- Registriert: Do 16. Jul 2015, 13:34
Re: Pimp my Thrustmaster T.16000M FCS Hotas!!
Vom Prototyp zum Endprodukt

"Lebe Frei! - Stirb Stolz!"
"Groß mit Spätzle und Soß!"
"In der allergrößten Not, esse ich mein Nutella auch ohne Brot!"
"Groß mit Spätzle und Soß!"
"In der allergrößten Not, esse ich mein Nutella auch ohne Brot!"
- Cpt. Brain
- Blood Brother
- Beiträge: 38
- Registriert: Mi 13. Jul 2016, 15:59
Re: Pimp my Thrustmaster T.16000M FCS Hotas!!
Hallo!
Ja genau! Da sind sogar zwei Bohrungen vorhanden.
Ich benutze die bereits vorhandenen Bohrungen.
OK, ok, überredet ;)
Dauert ja nicht lange, hier mal alles Schritt für Schritt ;)

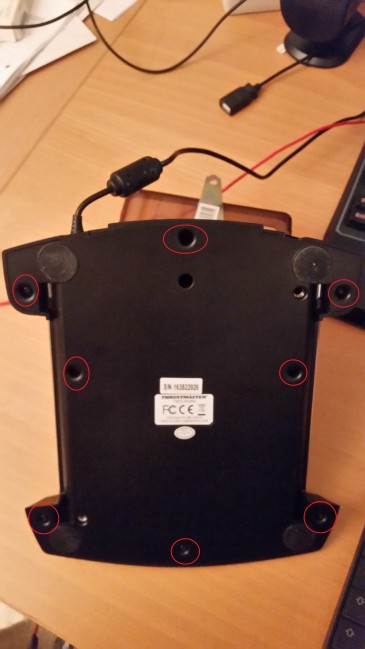

Siehe Bild 1:
Zuerst Schubregler umdrehen und natürlich alle Schrauben entfernen.
Die Bodenplatte nun entfernen, da ist nichts worauf ihr achten müsst. Einfach abziehen.

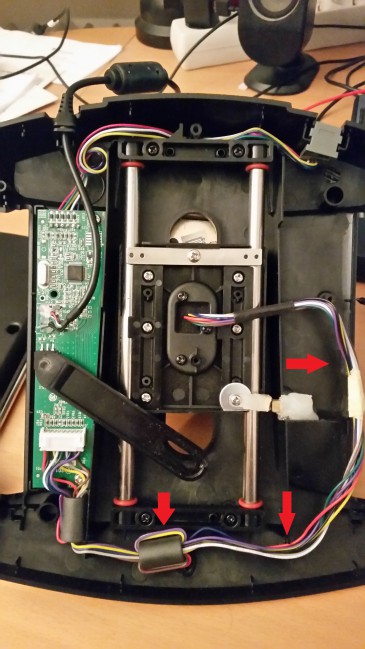

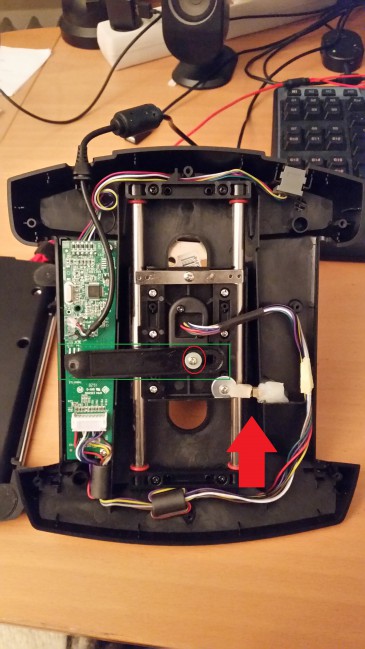

Siehe Bild 2:
Hier nun die silberne Schraube mit der Unterlegscheibe am Hebel mit dem Langloch entfernen. ( Vorsicht! Dieser Hebel ist mit dem Poti Fest verbunden!)
Danach den Hebel leicht anheben und nach unten drücken.
Roter Pfeil: Update für die Mittelstellung per Magnet.
Siehe Bild 3:
Nun die Kabel die zu den Tasten führen, einfach mal anheben.
Siehe Bild 4:
Wo vorher der Hebel befestigt war, da müssen wir wieder ran.
Der Griff wird mit dem Schlitten mittels drei schwarzer Schrauben befestigt.
Diese bitte auch raus machen. Dabei wird der Griff frei. Beim entfernen des Griffes bitte vorsichtig den Kabelstrang nachschieben.

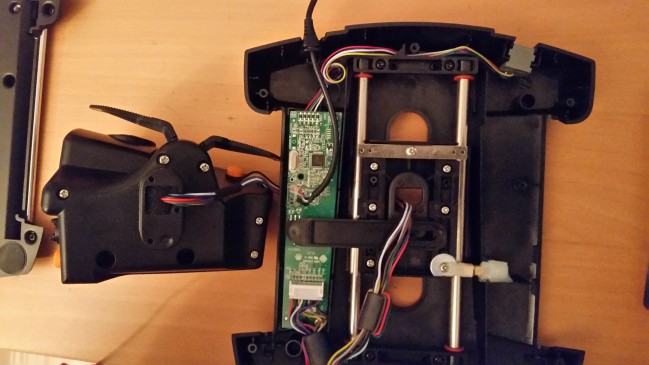

Siehe Bild 5: so schauts dann aus ;)

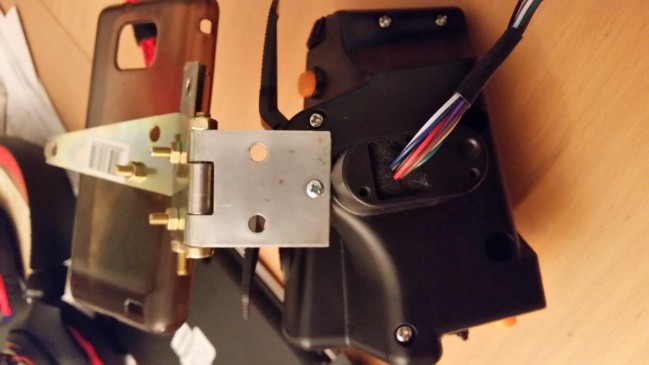

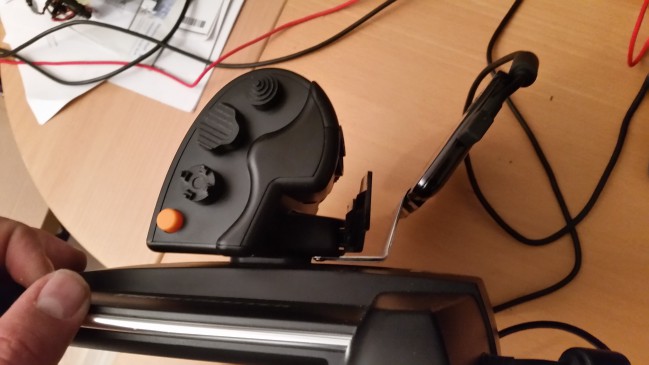

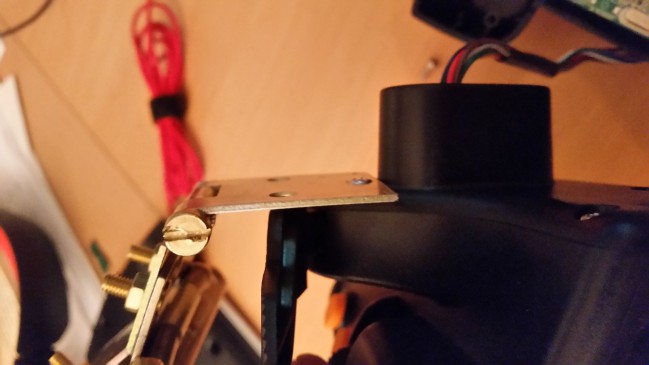

Siehe BIld 6 und 7:
Nun habe ich meine Konstruktion an den Griff montiert.
Damit später nichts schleift habe ich hier eine Senkkopfschraube mit gleichem Durchmesser, allerdings 5mm länger verwendet.
Nun alles zurückbauen.
Achtet bevor ihr die Bodenplatte wieder drauf schraubt, dass die Kabel in den Führungen richtig liegen.

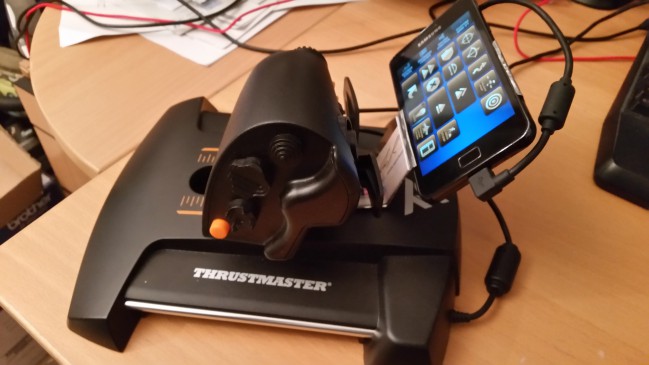

Und hier nochmal der Fertige Thrustmaster Schubregler mit einem Samsung S2 als Bedienfeld und einem überarbeitetem Grid.
Bild 8:
Viel Spaß beim Nachbauen
Bei fragen, fragen
Lg
Ja genau! Da sind sogar zwei Bohrungen vorhanden.
Ich benutze die bereits vorhandenen Bohrungen.
OK, ok, überredet ;)
Dauert ja nicht lange, hier mal alles Schritt für Schritt ;)
Siehe Bild 1:
Zuerst Schubregler umdrehen und natürlich alle Schrauben entfernen.
Die Bodenplatte nun entfernen, da ist nichts worauf ihr achten müsst. Einfach abziehen.
Siehe Bild 2:
Hier nun die silberne Schraube mit der Unterlegscheibe am Hebel mit dem Langloch entfernen. ( Vorsicht! Dieser Hebel ist mit dem Poti Fest verbunden!)
Danach den Hebel leicht anheben und nach unten drücken.
Roter Pfeil: Update für die Mittelstellung per Magnet.
Siehe Bild 3:
Nun die Kabel die zu den Tasten führen, einfach mal anheben.
Siehe Bild 4:
Wo vorher der Hebel befestigt war, da müssen wir wieder ran.
Der Griff wird mit dem Schlitten mittels drei schwarzer Schrauben befestigt.
Diese bitte auch raus machen. Dabei wird der Griff frei. Beim entfernen des Griffes bitte vorsichtig den Kabelstrang nachschieben.
Siehe Bild 5: so schauts dann aus ;)
Siehe BIld 6 und 7:
Nun habe ich meine Konstruktion an den Griff montiert.
Damit später nichts schleift habe ich hier eine Senkkopfschraube mit gleichem Durchmesser, allerdings 5mm länger verwendet.
Nun alles zurückbauen.
Achtet bevor ihr die Bodenplatte wieder drauf schraubt, dass die Kabel in den Führungen richtig liegen.
Und hier nochmal der Fertige Thrustmaster Schubregler mit einem Samsung S2 als Bedienfeld und einem überarbeitetem Grid.
Bild 8:
Viel Spaß beim Nachbauen
Bei fragen, fragen
Lg
